QuickDesk Pro: 4G KVM, PLC ve seri port erişimi

Sahadaki bilgisayarın ekranına ulaşın, PLC’ye uzaktan servis verin veya Modbus verilerini toplayın. QuickDesk Pro; HDMI/USB KVM, Ethernet ve seri cihaz erişimini 4G bağlantı seçeneğiyle bir araya getiren endüstriyel bir saha ağ geçididir.

KVM, PLC erişimi ve veri toplama farklı bağlantılar kullanır. Hedef modeli, firmware’i ve gerekli aksesuarları kurulumdan önce birlikte belirleyelim.

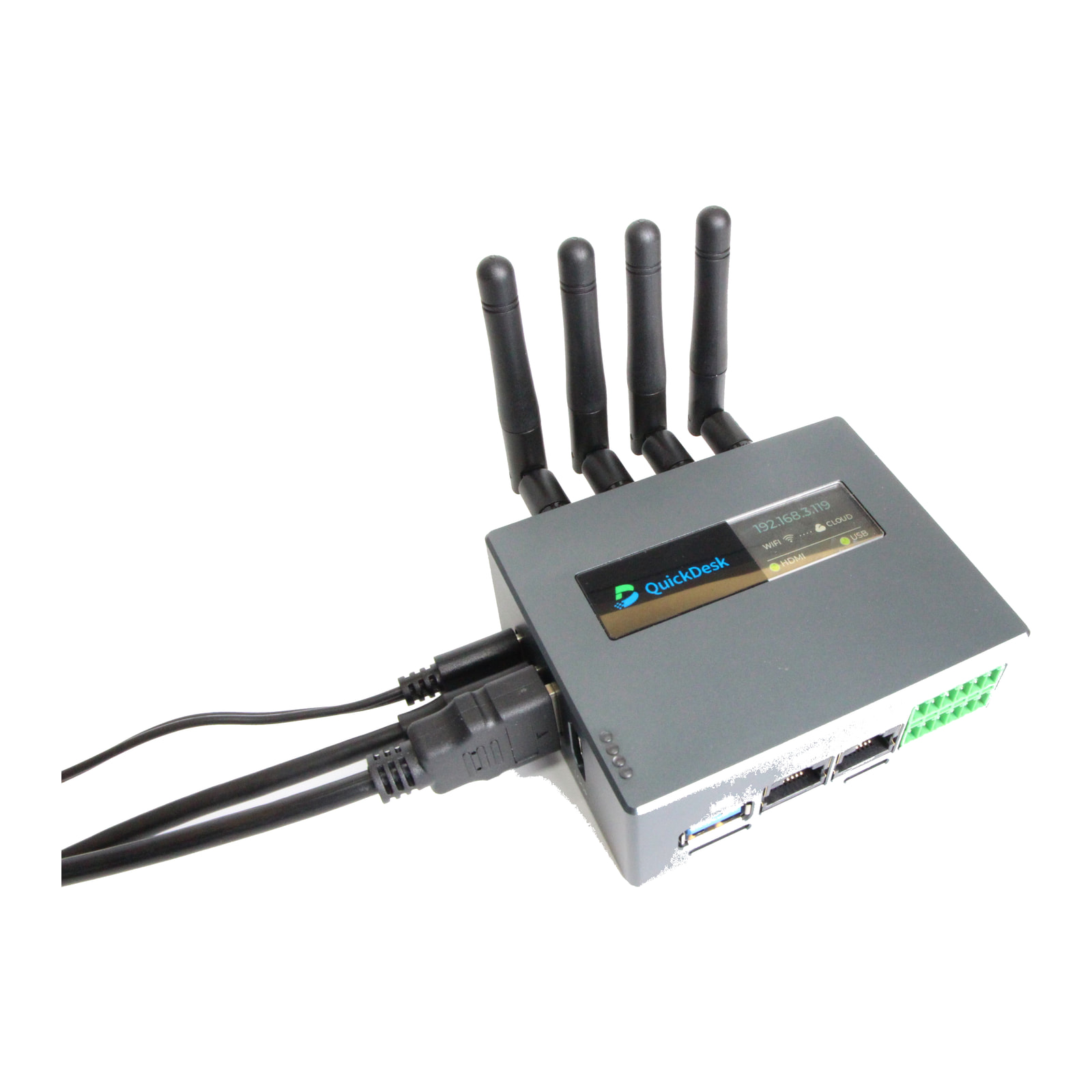

QuickDesk Pro, antenler ve Ethernet/seri bağlantı yüzü
HDMI / USB · Ethernet · 4G LTE · RS232 / RS485

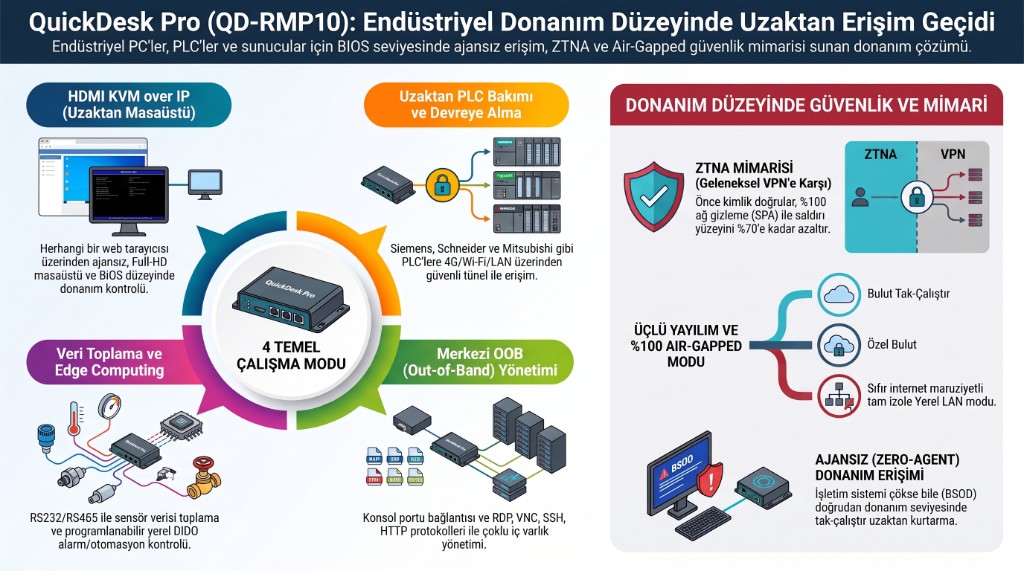

Neyi çözmek istiyorsunuz?

Windows açılmıyor; ekranı nasıl göreceğim?

HDMI/USB KVM ile açılış ekranını ve BIOS/UEFI menüsünü görün. Uygun hedefte sanal ISO bağlayarak kurtarma veya yeniden kurulum adımlarını yönetin.

Hedef bilgisayarın güç, HDMI ve USB bağlantıları çalışır durumda olmalı.

Uzaktan BIOS ve kurtarma rehberi

Sattığım makineye uzaktan servis vermek istiyorum

PLC’yi makine LAN’ı üzerinden erişilebilir kılın. Mühendis bilgisayarında CloudLink ve üreticinin programlama yazılımıyla bağlantı ve teşhis akışı oluşturun.

PLC modeli, ağ adresleri ve mühendislik yazılımı birlikte değerlendirilir.

PLC uzaktan servis rehberi

Switch’e IP üzerinden erişemiyorum

Uyumlu seri konsola, tesisin WAN hattından ayrı bir 4G bağlantısı üzerinden erişim planlayın. Ağ ayarı hatalarında yerel konsol çıktısını uzaktan inceleyin.

Seri port türü ve kablo pinleri hedef modele uygun olmalı.

4G seri konsol rehberi

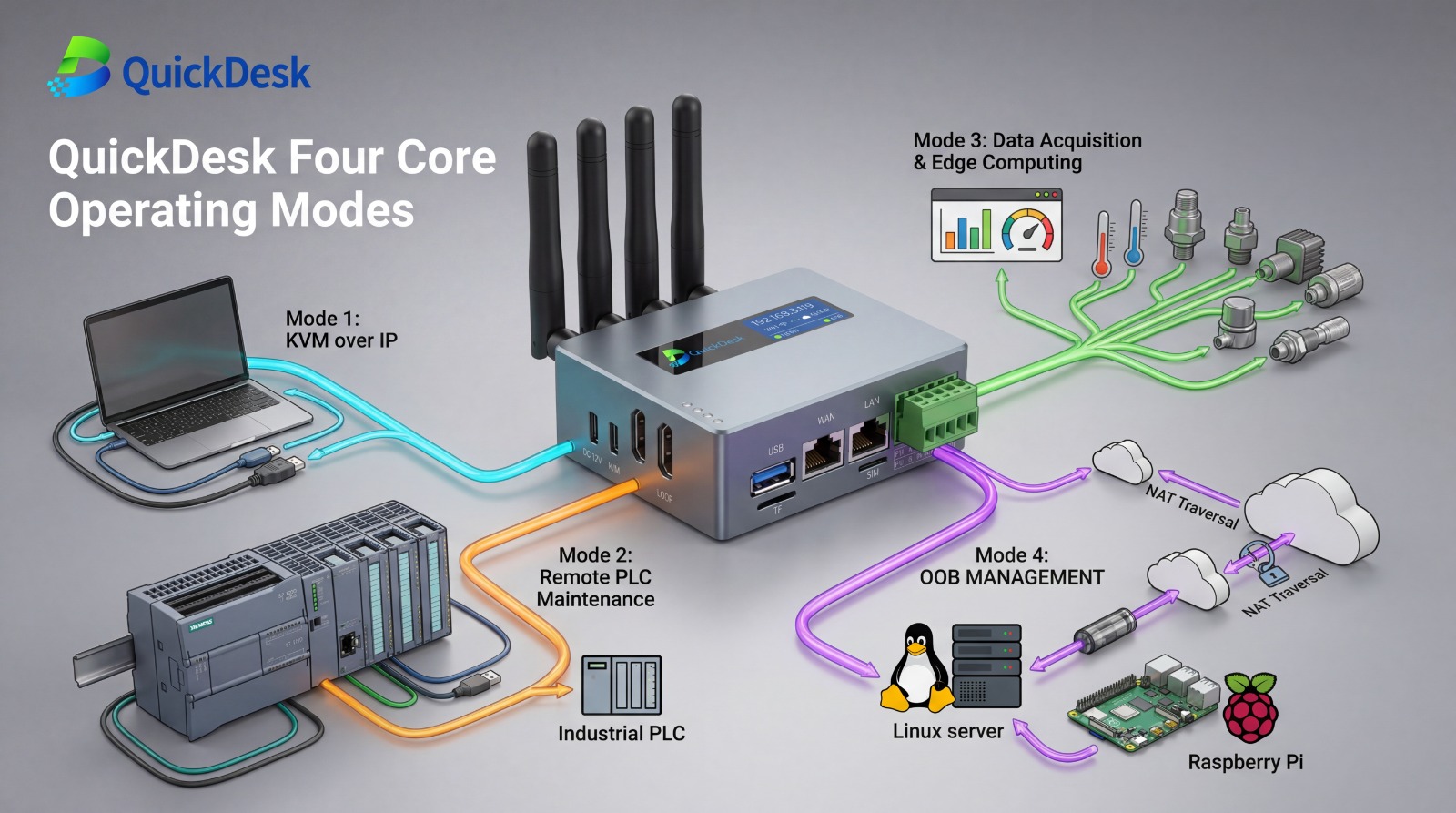

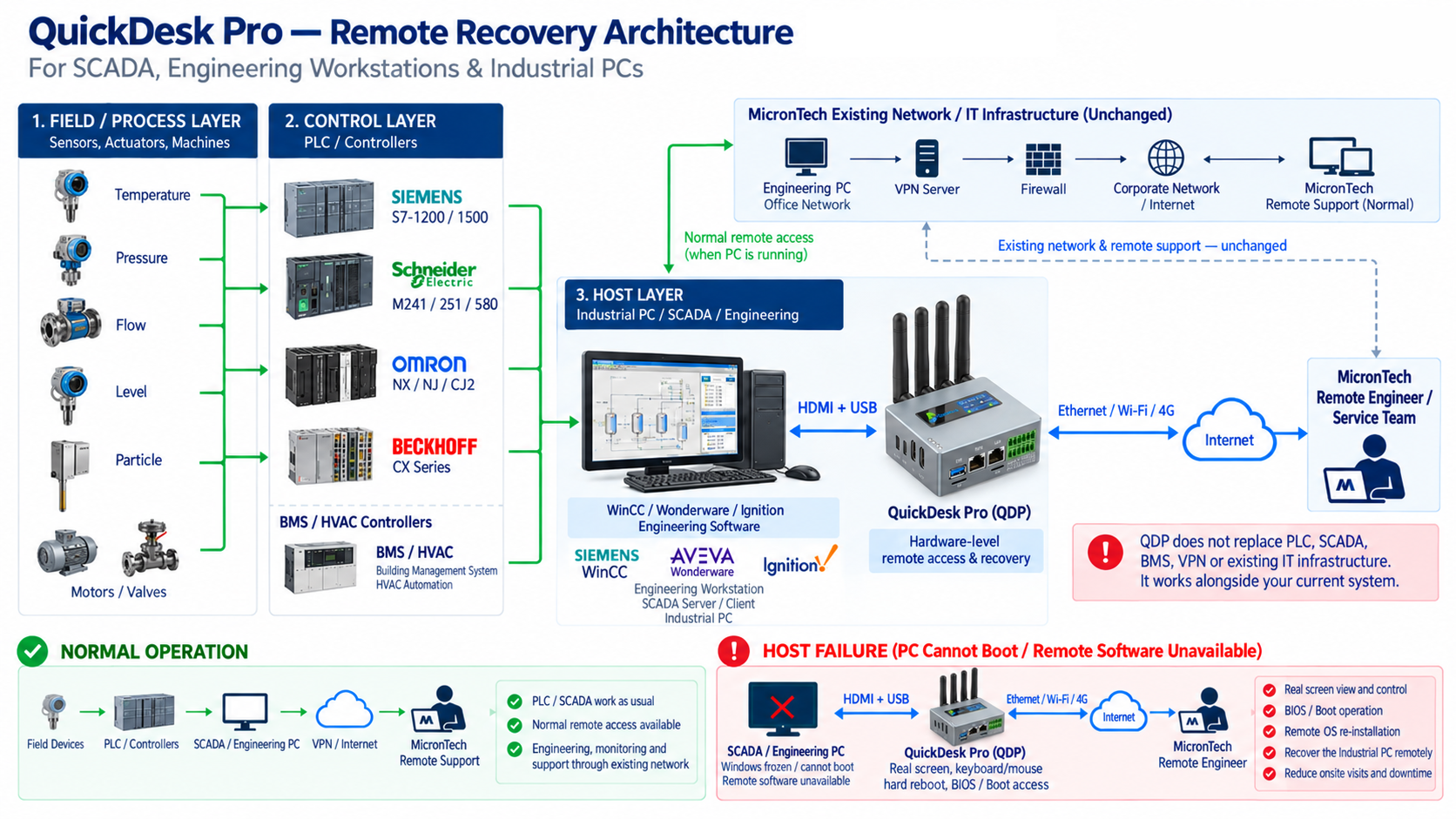

Hangi bağlantı ne işe yarar?

İnternete çıkış ile hedef cihaza bağlantı ayrı katmanlardır. QuickDesk’in Ethernet, Wi-Fi veya 4G bağlantısı uzaktaki kullanıcıya ulaşmasını sağlar; bilgisayar, PLC veya sensör için aşağıdaki yerel bağlantılardan uygun olanı gerekir.

Bir erişim yolu seçin veya şemadaki bağlantıya dokunun. Kablonun görevini ve kurulum koşullarını inceleyin.

HDMIUSBLAN
QuickDesk Pro: PC’ye HDMI ve USB, PLC’ye LAN bağlantısıUzak mühendis internet üzerinden QuickDesk’e erişir. PC’nin HDMI çıkışı QuickDesk HDMI IN girişine görüntü verir. USB K/M klavye ve fare kontrolünü PC’ye taşır. QuickDesk LAN portu PLC’ye ya da makine ağına bağlanır.Bağlantı açıklamalarını aşağıda okuyabilirsiniz.

BAĞLANTI

KVM + ETHERNET

Ekran kontrolü ve PLC erişimi ayrı işlerdir.

NASIL ÇALIŞIR?

HDMI görüntüyü QuickDesk’e taşır. USB, PC’ye klavye/fare kontrolü sağlar. PLC erişimi ise LAN üzerinden yürür.

KURULUMDA KONTROL EDİN

PC için güç, HDMI çıkışı ve USB; PLC için model, ağ adresleri ve mühendislik yazılımı uygunluğu değerlendirilir.

Tüm bağlantıların teknik açıklamalarını okuyun

BİLGİSAYAR / KVM

Yetkili kullanıcı tarayıcıdan PC ekranına erişir. HDMI görüntü ve USB kontrol bağlantısı birlikte kullanılır; hedef PC’ye uzak masaüstü ajanı kurulması gerekmez.

Hedef PC enerji almalı, HDMI görüntü vermeli ve USB bağlantısı çalışmalıdır. Uygun hedefte BIOS/UEFI ekranı da görüntülenebilir.

HDMI · GÖRÜNTÜ

SCADA/HMI bilgisayarının HDMI çıkışı, QuickDesk’in HDMI IN girişine bağlanır. Uzaktaki kullanıcı bu görüntüyü KVM oturumunda izler.

PC’nin HDMI çıkışı çalışmalıdır. HDMI LOOP yerel monitör içindir; bu şemada kullanılan giriş HDMI IN’dir.

USB · KONTROL

QuickDesk’in K/M USB-C kontrol portu hedef bilgisayarın USB portuna bağlanır. Şemadaki ok, klavye/fare komutlarının yönünü gösterir.

USB kablosu veri aktarımını desteklemeli ve hedef PC USB aygıtını tanımalıdır. Görüntü için ayrıca HDMI bağlantısı gerekir.

LAN · PLC ERİŞİMİ

QuickDesk LAN portu, PLC’ye doğrudan veya erişilebilir makine ağı üzerinden bağlanır. Uzak Windows bilgisayarda CloudLink ve PLC üreticisinin mühendislik yazılımı kullanılır.

PLC enerjili olmalı; LAN adreslemesi ve alt ağ uyumu sağlanmalıdır. Model, yazılım/lisans ve erişim yetkileri kurulumda doğrulanır.

VERİ TOPLAMA / DAQ

Örnek: RS485 Modbus RTU sıcaklık sensörü → QuickDesk DAQ → MQTT broker → izleme uygulaması. QuickDesk, tanımlanan register değerlerini okur ve yapılandırılmış bulut hizmetine iletir.

Slave ID, baud/parity, register adresi, veri tipi ve ölçek; ayrıca MQTT broker, kimlik doğrulama ve yayın ayarları belirlenir. Bu örnek MQTT’den Modbus’a komut yazmayı varsaymaz.

RS485 / MODBUS RTU

Sıcaklık, basınç veya enerji bilgisi sunan uyumlu Modbus RTU cihazı RS485 A/B üzerinden bağlanır. QuickDesk DAQ, yapılandırılan register’ları sorgular.

Sensörün register haritası ve seri iletişim ayarları gerekir. 4–20 mA veya 0–10 V sensörler için uygun harici Modbus giriş modülü gerekir; doğrudan analog giriş varsayılmaz.

MQTT / ÜST SİSTEM

QuickDesk, DAQ verilerini ayarlanan MQTT broker’a yayımlar. Broker’a abone olan ayrı bir IoT/izleme uygulaması veriyi ekrana veya kayıt sistemine taşır.

Broker bağlantısı, topic, erişim yetkileri ve gerçek mesaj biçimi kurulumda eşleştirilir. Aşağıdaki JSON yalnız açıklama amaçlıdır; üreticinin payload şeması değildir.

RS232 / WEB TERMİNALİ

Uyumlu switch veya cihazın RS232 konsolu QuickDesk’e bağlanır. QuickDesk web terminalinden CLI komutları gönderilir ve cihazın metin yanıtı okunur; cihazın kendi web arayüzü açılmış olmaz.

Port standardı, pin dizilimi, kablo, baud/parity ve cihazın oturum bilgileri eşleşmelidir. RJ45 biçimli konsol portu Ethernet portu demek değildir. Komut seti hedef modele bağlıdır.

İNTERNET · UZAK ERİŞİM

QuickDesk’in internete erişimi saha koşullarına göre Ethernet WAN, Wi-Fi veya 4G üzerinden sağlanır. Hedef PC’ye HDMI/USB, PLC’ye ise LAN bağlantısı ayrıca yapılır.

Seçilen bağlantının internet erişimi olmalıdır. 4G kullanılacaksa uyumlu SIM, veri paketi, APN ve kapsama kontrol edilir.

Her görünüm ayrı bir kullanım senaryosudur; portların tüm işlevlerde eşzamanlı kullanıldığı varsayılmaz. SCADA/HMI PC, HDMI çıkışlı bilgisayarı ifade eder. QuickDesk donanım arızasını onarmaz.

Bilgisayar → HDMI + USB → KVM

HDMI görüntüyü taşır; USB klavye/fare girişini ve desteklenen sanal medya işlevlerini sağlar. Yetkili kullanıcı tarayıcıdan erişir. Hedef PC’ye uzak masaüstü ajanı kurulması gerekmez.

PLC → LAN → CloudLink

PLC, QuickDesk’in LAN portuna veya erişilebilir makine ağına bağlanır. Mühendisin Windows bilgisayarında CloudLink ile ilgili PLC programlama yazılımı bulunmalıdır.

Seri cihaz → RS232/RS485 → konsol veya sanal COM

Uyumlu ağ cihazı için seri konsol; mevcut seri yazılımı kullanmak için CloudLink sanal COM eşlemesi değerlendirilir. Baud hızı, parity, port türü ve kablo eşleşmelidir.

RS485 Modbus verilerini MQTT ile aktarın

Bir enerji analizörü, sıcaklık sensörü veya ölçüm cihazında Modbus RTU desteği varsa register haritası üzerinden veri okuma planlanabilir. DAQ akışında cihaz ve tag tanımlanır; FC03 veya FC04 ile değer okunur, veri tipi ve adres ofseti hedef dokümana göre seçilir.

MQTT/IoT Hub hedefi tanımlanarak veriler harici sisteme iletilebilir. Broker erişimi, kimlik doğrulama, topic/payload eşlemesi ve veri paneli ayrıca yapılandırılır. Uzun süreli geçmiş kayıt, rapor ve SCADA ekranı harici platformun kapsamıdır.

Enerji ve sayaç okuma

Uyumlu Modbus enerji analizörünün seçilen ölçümlerini alın; ölçek ve birimleri referans ekranla karşılaştırın. Bu, elektrik kesme veya faturalandırma sistemi değildir.

Sensör ve eski ekipman

RS485 Modbus sensörünü doğrudan; 4–20 mA veya 0–10 V sensörü ise uygun harici Modbus giriş modülü üzerinden değerlendirin. Dahili analog giriş varmış gibi bağlantı yapılmaz.

Yerel eşik ve uyarı

Eşik ve AND/OR kuralları ile DO/röle eylemleri tanımlanabilir. Çıkışın elektriksel sınırları ve internet kesintisindeki davranış pilotta kontrol edilir; makine emniyet sisteminin yerine geçmez.

Teknik özellikler ve seçim sınırları

Opsiyonlar ve hedef cihaz uyumu teklif öncesinde doğrulanır.
İşlevİşlev kapsamıSeçim sırasında kontrol

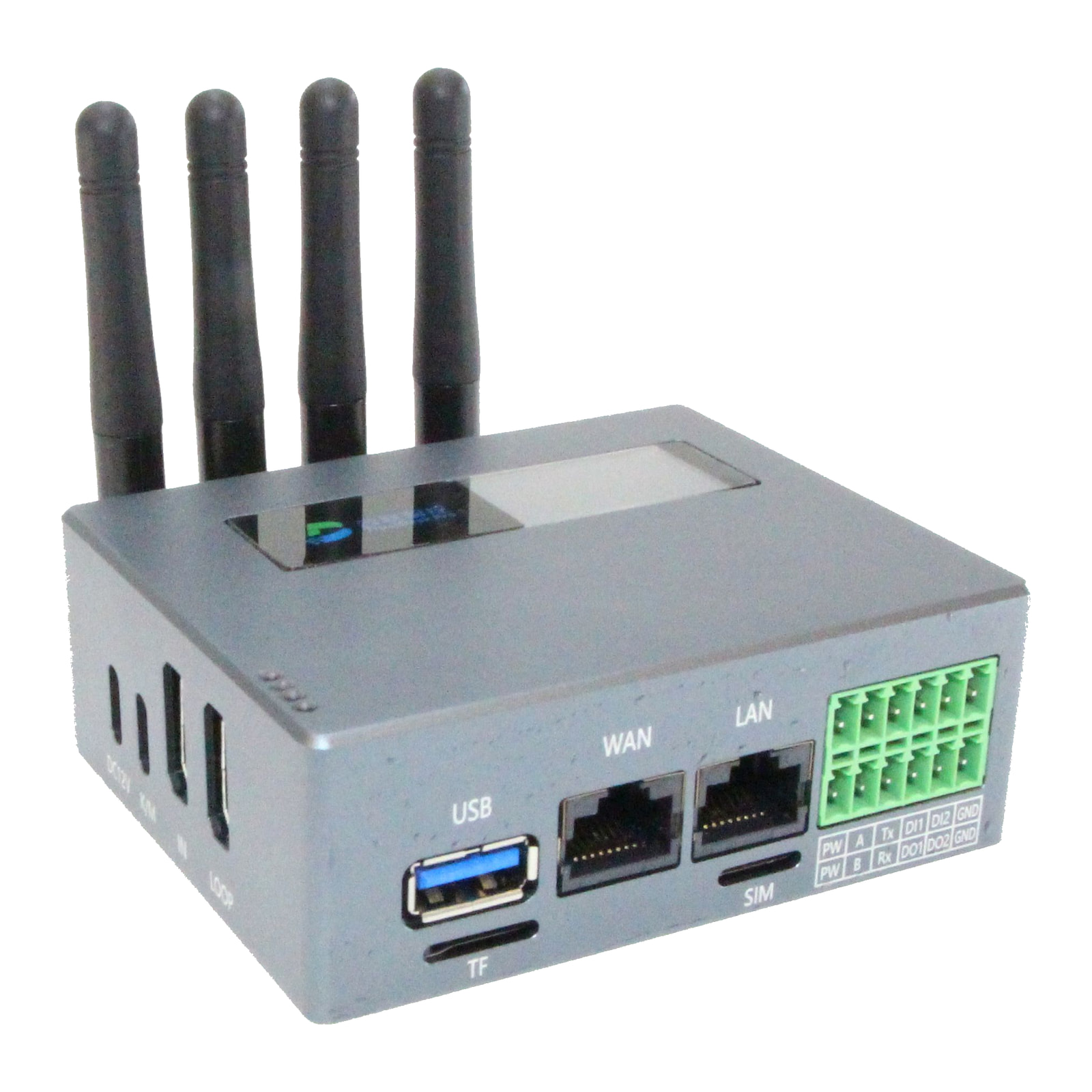

GörüntüHDMI IN: en fazla 1080p@60 Hz yakalama; HDMI OUT: en fazla 4K@60 Hz yerel loop-out.4K yerel çıkış, 4K uzaktan aktarım anlamına gelmez. İnternet performansı bağlantıya bağlıdır.
USB ve sanal medyaUSB Type-C OTG, USB Type-A; ISO bağlama ve dosya aktarım akışları.USB önyükleme, BIOS ayarı, medya boyutu ve depolama kontrol edilir.

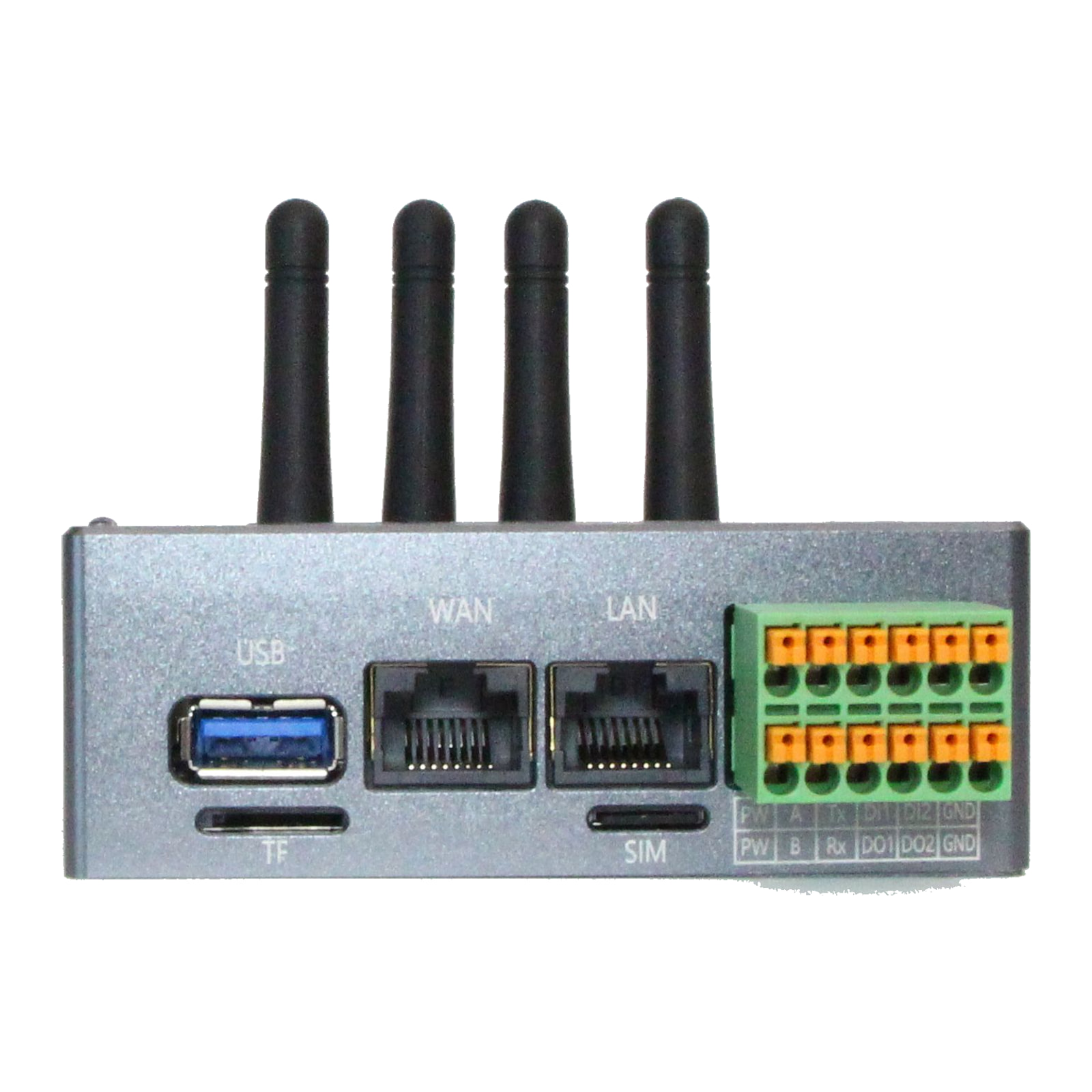

Ağİki Gigabit Ethernet portu: WAN/LAN; Wi-Fi 6 ve 4G LTE CAT4.SIM, operatör, bant/APN ve kapsama uygunluğu; ağ geçiş davranışı.
Seri portYazılımla yapılandırılan iki RS232/RS485 portu.Hedef pinout, elektriksel seviye ve aynı anda port kullanımı.
PLC erişimiCloudLink istemcisi ve uzaktan passthrough akışı.PLC modeli, alt ağ, mühendislik yazılımı ve lisans.
Modbus ve MQTTFC03/FC04 register okuma, tag tanımı, bulut hedefi.Register haritası, ölçek, veri tipi ve broker entegrasyonu. Genel Modbus yazma desteği varsayılmaz.
Besleme ve kutuCihaz, 12 V DC adaptör, HDMI ve Type-C–USB kablosu.Teslim edilecek SKU ve aksesuar listesi teklif üzerinde belirtilir.
Depolama ve genişlemeTF/microSD genişleme; 32 GB eMMC opsiyonel; 5G RedCap özelleştirme olarak belirtilmiş.5G ve opsiyonel depolama standart kutu özelliği olarak sunulmaz.

Kurulumdan önce dört kontrol

Yeni satılan ürünlerde 2 yıl üretici garantisi verilir. Teslim süresi, mevcut stok, bulut/lisans koşulları ve varsa düzenli hizmet bedelleri teklif sırasında netleştirilir.

  1. Hedef cihazı tanımlayın: bilgisayar, PLC, konsol veya sensör. Marka/model, arayüz ve firmware bilgisiyle başlayın.
  2. Yerel bağlantıyı seçin: HDMI/USB, makine LAN’ı veya uygun RS232/RS485 kablosu. Tek HDMI girişi, çok portlu KVM switch değildir.
  3. İnternet ve erişimi planlayın: 4G kapsama/SIM veya WAN; hesap, yetkiler, CloudLink gereksinimi ve kurumun erişim politikası.
  4. Pilot ile doğrulayın: beklenen ekran, PLC online erişimi, konsol veya referans ölçüm. Cihaz, kablo, SIM/data, hizmet/lisans ve kurulum kapsamını teklif üzerinde ayırın.

Ürün bağlantıları ve okuma rehberleri

Kurulum planınız için güncel teknik bilgileri ve bağlantı ayrıntılarını isteyin. Hedef cihazınıza uygun adımları ve aksesuarları birlikte değerlendirelim.

Switch ve ağ altyapısı

NETGEAR switch seçimi ve kurulum hizmetlerimizi inceleyin. Konsol uyumluluğu modele göre kontrol edilir.

NETGEAR ağ çözümleri

Sık sorulan sorular

Windows açılmadan BIOS ekranını görebilir miyim?

Evet, hedef bilgisayar enerji alıp desteklenen HDMI görüntüsünü üretiyorsa ve USB erişimi çalışıyorsa KVM ile açılış/BIOS ekranı görülebilir. Bozuk güç kaynağı, anakart veya disk QuickDesk tarafından onarılmaz.

PLC’ye bağlanırken yazılım kurmam gerekiyor mu?

Evet. KVM’de hedef bilgisayara ajan kurulmaması, PLC iş akışında yazılım gerekmediği anlamına gelmez. PLC ve sanal COM için mühendis bilgisayarına CloudLink; PLC için ayrıca ilgili mühendislik yazılımı gerekir.

4G ile fabrika ağına hiç bağlanmadan çalışabilir mi?

4G, internet çıkışını tesisin WAN hattından ayırabilir. PLC erişiminde QuickDesk’in makine/PLC ağına yerel bağlantısı yine gerekir. Kapsama, enerji ve kullanılan erişim hizmetinin kullanılabilirliği önemlidir.

Uzaktan reset ile Wake-on-LAN aynı mı?

Hayır. WoL destekleyen bilgisayara uyandırma paketi gönderir. Hedef PC’nin fiziksel reset pinine müdahale veya enerji kesip verme ayrı donanım/bağlantı gerektirir; bu işlev bu sayfada doğrulanmış özellik olarak sunulmaz.

KVM, PLC ve veri toplama aynı anda çalışır mı?

Birlikte kullanım sınırları, seri port paylaşımı ve oturum sayısı hedef kurulumda test edilmelidir. Sınırsız eşzamanlı kullanım vaadi verilmez.

Yeni ürün garantisi ve ek maliyetler nasıl belirlenir?

Yeni satılan ürünlerde 2 yıl üretici garantisi verilir. Cihaz, aksesuar, kurulum, SIM/data ve varsa bulut/lisans bedelleri teklif kapsamında ayrı netleştirilir. Stok ve teslimat teklif sırasında doğrulanır.

Özellikler tüm cihaz ve sürümlerde aynı mı?

Donanım revizyonu, firmware ve hizmet planı kontrol edilmelidir. Satış öncesi hedef cihaz ve kullanım senaryosu üzerinden uygunluk değerlendirilir.
